| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | LTPM China |
| प्रमाणन | CE, GMP |
| मॉडल संख्या | मीट्रिक टन-श्रृंखला |
एक उपकरण प्रदर्शन सिंहावलोकन

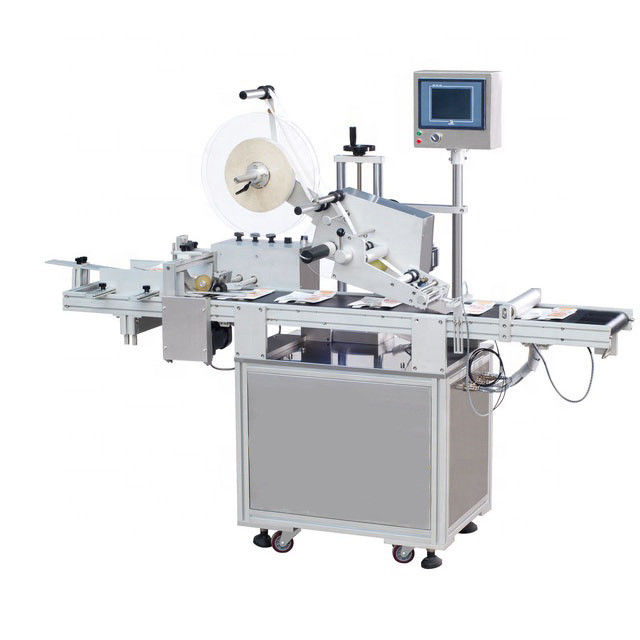

स्वचालित विमान लेबलिंग मशीन मुख्य रूप से मुख्य मशीन, लेबल आपूर्ति, लेबल पुल, परिवहन, कागज वितरण, प्रेरण संचरण और अन्य तंत्रों से बना है।इस उपकरण की मूल तकनीक ताइवान से आती है।कंपनी के तकनीकी पुन: संदर्भ डिजाइन के बाद, मूल तकनीक उपकरण के समग्र कार्य सिद्धांत का अधिक संक्षिप्त रूप से उपयोग करती है।उत्पादन प्रक्रिया के दौरान, ऑपरेशन सरल हो जाता है, सटीकता और स्थिरता अधिक हो जाती है, और उपकरणों की अनुप्रयोग सीमा बदल जाती है।अधिक विस्तृत।यह उपकरण स्वतंत्र रूप से काम पूरा कर सकता है, या इसे चलाने के लिए अन्य उत्पादन उपकरण से जोड़ा जा सकता है।मानक-लागू उत्पादों के अलावा, इसे ग्राहकों की आवश्यकताओं के अनुसार बड़ा, चौड़ा और लंबा भी किया जा सकता है।इसे विशेष आकार के उत्पादों और कुछ उत्पादों की निश्चित-बिंदु स्थिति के अनुसार भी अनुकूलित किया जा सकता है।
तीन उपकरण कार्य सिद्धांत
स्वचालित फ्लैट लेबलिंग मशीन की लेबलिंग संपूर्ण लेबलिंग क्रिया को पूरा करने के लिए आसंजन और अनुपालन के सिद्धांत पर आधारित है।जब उत्पाद कन्वेयर बेल्ट पर लेबल छीलने वाली प्लेट पर चलता है, तो उत्पाद का पता लगाने वाले फोटोइलेक्ट्रिक सेंसर को एक स्टार्ट सिग्नल देने के लिए ट्रिगर किया जाता है, ट्रैक्शन मोटर चलता है, लेबल को लेबल बैकिंग पेपर से छील दिया जाता है, और लेबल को उत्पाद पर चिपका दिया जाता है। सिस्टम में लेबलिंग विलंब सेट के माध्यम से ऊपर, जब लेबल और लेबल के बीच का अंतर लेबल डिटेक्शन सेंसर से होकर गुजरता है, तो लेबल डिटेक्शन सेंसर स्वचालित रूप से एक स्टॉप सिग्नल देता है।इस समय, एक लेबलिंग चक्र पूरा हो गया है, और चक्र सभी लेबलिंग आउटपुट को पूरा करने के लिए आगे और पीछे जाता है।
शुरू करने से पहले चार जांचें
⑴ सबसे पहले, उपकरण को समग्र स्तर के मैदान पर रखें, और 4 लेग कप को कसकर पकड़ें।
जांचें कि क्या उपकरण के अंदर बिजली की आपूर्ति की स्थिति 3-होल सॉकेट है, क्या यह अच्छी तरह से ग्राउंडेड है, और क्या वोल्टेज AC220V है।
उपकरण के विद्युत बॉक्स के अंदर की जाँच करें कि क्या उपकरण के परिवहन के दौरान रिले ढीला है, क्या सेंसर का ऑप्टिकल फाइबर ढीला है, और क्या फोटोइलेक्ट्रिक ब्रैकेट के पेंच कड़े हैं।
जाँच करें कि क्या उपकरण का समग्र स्वरूप उखड़ गया है, क्या कोई पेंच है जो शिपमेंट के दौरान ढीला हो गया है, और यह देखने के लिए कि क्या यह हिलता है, मैन्युअल रूप से मुख्य बोर्ड को आगे और पीछे हिलाएं।
पांच स्पर्श आवृत्ति बटन फ़ंक्शन और आपातकालीन स्टॉप स्विच और पावर स्विच
(1) इमरजेंसी स्टॉप स्विच और पावर स्विच
उपकरण के परीक्षण के बाद, पावर कॉर्ड में प्लग करें और कन्वेयर बेल्ट के बाईं ओर स्विच बॉक्स पर पावर स्विच के रूप में चिह्नित बटन दबाएं।इस समय, स्विच बॉक्स के बीच में पावर इंडिकेटर लाइट जलती है और हरा (नीला) है।टच स्क्रीन रोशनी करती है, और चेसिस के किनारे पर निकास पंखा चल रहा है।आपातकालीन स्टॉप स्विच का उपयोग उपकरण उत्पादन के दौरान आपातकालीन शटडाउन के लिए किया जाता है।
(२) मेजबान के टच स्क्रीन इंटरफ़ेस पर कुंजियाँ (इंटरफ़ेस चित्र १)
तकनीकी पैमाने:
| आदर्श | एमटी-130डी |
| मानक प्रणाली | स्टेप मोटर |
| क्षमता | 20-130 दफ़्ती / मिनट |
| संचालन दिशा | बायें या दायें |
| लेबल गति | ≤35 मीटर / मिनट |
| टैग वॉल्यूम आंतरिक व्यास | 76 मिमी |
| टैग वॉल्यूम बाहरी व्यास | 350 मिमी (अधिकतम) |
| लेबल निर्दिष्टीकरण | ग्लासिन बैकिंग पेपर, अपारदर्शी लेबल (कार्टन के आवेदन को ग्राहक की मांग के अनुसार अनुकूलित किया जा सकता है) |
| लेबलिंग सटीकता | ±1.0mm (विमान के खुरदरेपन के अधीन) |
| वज़न | 200KGS |
| कुल मोटर शक्ति | 800W |
| बिजली की आपूर्ति | AC220V 50/60HZ सिंगल फेज |
| आकार उपस्थिति (मिमी) | 2200 (एल) 1800 (डब्ल्यू) 1500 (एच) |
